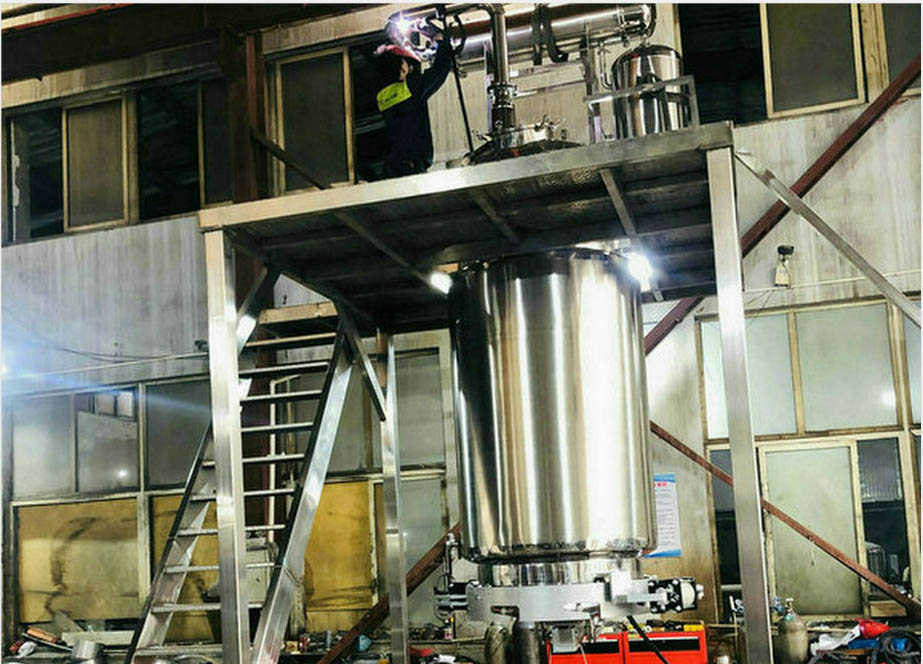

直筒型提取罐
直筒型提取罐

所谓直筒型提取罐就是整个提取罐是直筒型的,采用上下通径设计,这种提取罐设计简单,制作方便,节省成本,而且功能齐全。直筒型提取罐可以与其他辅助设备联合使用,例如捕沫器、冷凝器、双联过滤器、油水分离器等。油水分离器主要针对醇提用来收油操作。整套设备是在完全密封闭的可循环的系统内完成,同时在废液中收回有机溶媒。多功能提取设备具有提取时间短、生产效率高、能耗少、升温时间快、应用范围广、操作简单、安全可靠等特点。

 一、直筒型提取罐的应用范围

应用范围

应用类型

生物制药

中药有效成分的提取、渗漉、溶解、提纯

食品工业

啤酒花、植物动物油的提纯、植物色素的提取、植物功能物质的提取、香精香料的提取

化妆品工业

化妆品原料的萃取、提纯、提取

化学工业

反应原料的回收、有机溶剂的溶解、提纯

  三、直筒型提取罐结构特点

  1、直筒型提取罐的出渣门采用自有专利设计,主气缸闭合排渣门后,两卧式气缸推动旋转锁圈,锁圈特有的结构可以使出渣门上升锁紧,出渣门具有安全、可靠、易操作、易开启、密闭性好等特点,在断电断气情况下可实现自锁功能。我公司设计的出渣门不移位、不渗漏,安全自锁。

  2、我公司设计的捕沫器采用可拆折流板式,便于清洗。

  3、提取罐附属设备油水分离器易于清洗,且可有效将冷却药液中的油水进行分离,并有防止药液流入回收好的挥发油中的保护结构。

  符合GMP标准要求。

 四、直筒型提取罐规格选型参照表

规格

TQ-0.5

TQ-1.0

TQ-2.0

TQ-3.0

TQ-4.0

TQ-6.0

TQ-8.0

TQ-10

有效容积

500L

1000L

2000L

3000L

4000L

6000L

8000L

10000L

罐内设计压力

0-0.6

夹套设计压力

0.4Mpa

压缩空气压力

0.6~0.7Mpa

加料口直径㎜

400

400

500

500

加热面积㎡

2.4

3.0

4.7

6.5

8

11

12

15

冷凝面积㎡

3

4

6

8

12

15

20

30

冷却面积㎡

1

1.5

1.5

2

2

3

排渣门直径㎜

600

800

800

1000

1000

1200

1400

1500

加热蒸汽管口

20

25

32

40

40

50

50

65

排气管口

50

65

80

100

125

150

150

150

冷却水口

32

32

40

50

50

50

65

70
